鋼鐵材料化學熱處理后的的金相組織

15鋼的滲碳后退火金相組織

15鋼的滲碳后退火金相組織，見圖4-47。

說明：15鋼  滲碳后退火狀態  表層為網狀滲碳體＋珠光體，心部為鐵素體+少量珠光體，表層與心部有過渡區。

   40Cr軟氮化金相組織

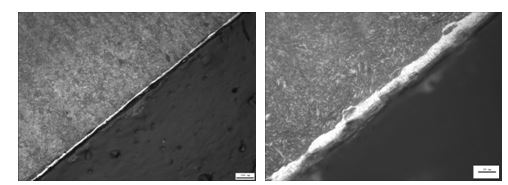

40Cr軟氮化金相組織，見圖4-48。

a                                                                                                              b

圖4-48  40Cr鋼軟氮化金相組織

說明：40Cr鋼軟氮化狀態  表層有明顯氮化物白亮層和含氮擴散層，心部為40Cr鋼調質組織。
